Laporan Akhir 1 Percobaan 1 Kondisi 9

Laporan Akhir Percobaan 1 Kondisi 9

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

1.  Panel DL 2203D
2.  Panel DL 2203S
3.  Panel DL 2203C
4. Jumper





3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

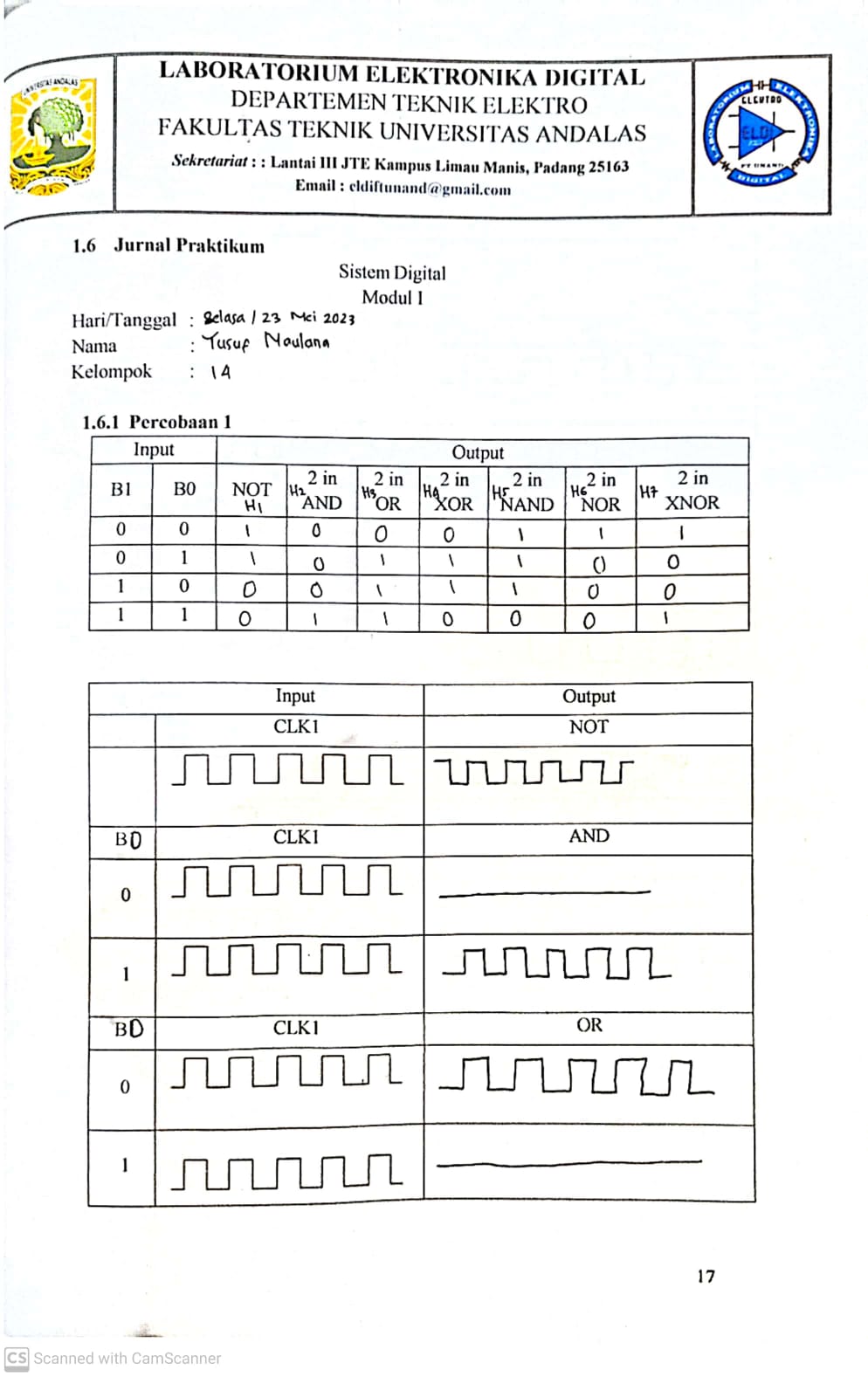

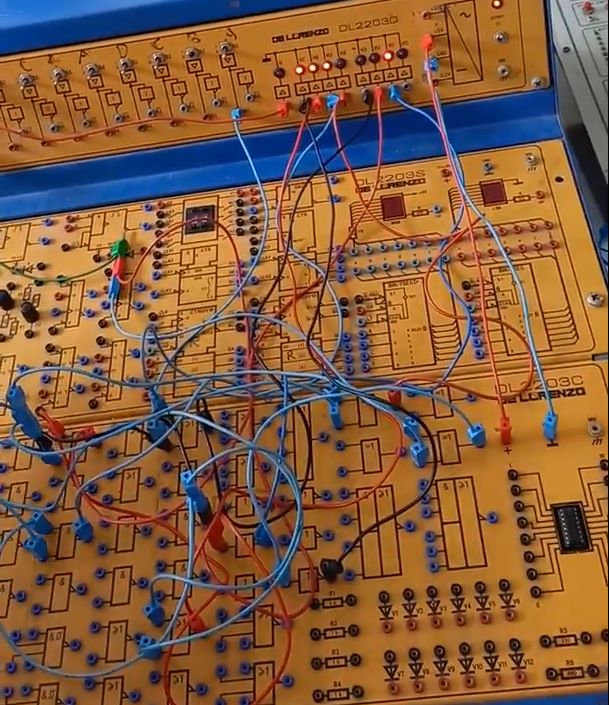

    Pada percobaan ini kita menggunakan module D'Lorenzo pada bagian DL2203D dan DL2203C. Pada bagian DL2203D, kita memasukkan logika dari B0 dan B1 yang kemudian dihubungkan ke gerbang logika menggunakan jumper. Logika B0 dan B1 disini kita set sesuai dengan perintah pada modul percobaan,

    B0 dan B1 tersebut dihubungkan ke setiap gerbang logika pada bagian DL2202C menggunakan kabel jumper. Gerbang logika yang digunakan yaitu gerbang NOT, AND, OR, XOR, NAND, NOR, dan XNOR. Gerbang-gerbang logika ini memiliki cara kerja sebagai berikut:

• Gerbang NOT

        Pada gerbang NOT, akan menghasilkan logika output yang berkebalikan dari logika input. Misal jika B1 berlogika 1 dan masuk ke kaki input gerbang NOT, maka output yang akan keluar berlogika 0

• Gerbang AND

        Pada gerbang AND, gerbang AND adalah gerbang yang memakai prinsip perkalian. Misal ketika B0 berlogika 0 yang masuk ke kaki 2 gerbang AND dan B1 yang berlogika 0 masuk ke kaki 1 gerbang AND, maka outputnya ialah 0 x 0 = 0. Artinya output gerbang AND berlogika 0

• Gerbang OR

        Pada gerbang OR, Gerbang OR adalah gerbang logika yang menggunakan prinsip penjumlahan. Misal B1 berlogika 1 dan B0 berlogika 0 maka outputnya 1 + 0 =1. Artinya output gerbang OR berlogika 1.

• Gerbang XOR

         Pada gerbang XOR, prinsip kerjanya ialah ketika jumlah input logika 1 berjumlah ganjil (1,3,5, dst), maka outputnya berlogika 1. Sebaliknya, jika jumlah input logika 1 berjumlah genap (0,2,4,dst), maka outputnya berlogika 0. Hal ini dapat dilihat ketika B1 berlogika 1 dan B0 berlogika 1. Karena jumlah input berlogika 1-nya berjumlah genap, maka outputnya berlogika 0.

• Gerbang NAND

         Pada gerbang NAND, yaitu menerapkan prinsip AND (perkalian) kemudian di NOT kan. Ketika B1 dan B0 berlogika 1 dan 0. Maka outputnya kita kalikan dulu 1 x 0 = 0 kemudian di NOT kan, sehingga outputnya berlogika 1.

• Gerbang NOR

          Pada gerbang NOR, prinsip kerjanya berkebalikan dari gerbang OR. Atau, kita dapat menggunakan prinsip pertambahan kemudian di NOT kan. Misal ketika B1&B0 berlogika  1 dan 0, maka 1 + 0 = 1, kemudian di NOT kan, sehingga outputnya berlogika 0

• Gerbang XNOR

        Pada gerbang XNOR, prinsip kerjanya ialah jika jumlah input berlogika 1 berjumlah genap (0,2,4,dst), maka outputnya berlogika 1. Sebaliknya jika jumlah input logika 1 berjumlah ganjil (1,3,5, dst), maka outputnya berlogika 0.

    Output dari setiap gerbang logika dihubungkan ke bagian DL2203D yang memiliki LED sebagai tanda logika dari output. Jika LED mati, maka outputnya berlogika 0 dan jika LED menyala, maka outputnya berlogika 1.

        Pada percobaan selanjutnya kita menggunakan module D'Lorenzo pada bagian DL2203D dan DL2203C. Pada bagian DL2203D, kita memasukkan logika dari B0 dan clock yang kemudian dihubungkan ke gerbang logika menggunakan jumper. Logika B0 dan clock disini kita set sesuai dengan perintah pada modul percobaan,

            B0 dan clock tersebut dihubungkan ke setiap gerbang logika pada bagian DL2202C menggunakan kabel jumper. Gerbang logika yang digunakan yaitu gerbang NOT, AND, OR, XOR, NAND, NOR, dan XNOR. Gerbang-gerbang logika ini akan membentuk sebuah gelombang pulsa yang berbeda-beda.

• Gerbang NOT

           Pada gerbang NOT gelombang yang dihasilkan itu kebalikan dari gelombang clock.

• Gerbang AND

        B0 0

        Pada saat B0 0 gerbang AND menghasilkan gelombang garis lurus yang selalu low

        B0 1

        Pada saat B0 1 gerbang AND menghasilkan gelombang yang menyerupai gelombang clock.

• Gerbang OR

        B0 0

        Pada saat B0 0 gerbang OR menghasilkan gelombang yang menyerupai gelombang clock.

        B0 1

        Pada saat B0 1 gerbang OR menghasilkan gelombang garis lurus yang selalu high.

• Gerbang XOR

        B0 0

        Pada saat B0 0 gerbang XOR menghasilkan gelombang yang menyerupai gelombang clock.

        B0 1

        Pada saat B0 1 gerbang XOR menghasilkan gelombang kebalikan dari gelombang clock.

• Gerbang NAND

        B0 0

        Pada saat B0 0 gerbang NAND menghasilkan gelombang garis lurus yang selalu high.

        B0 1

        Pada saat B0 1 gerbang NAND menghasilkan gelombang kebalikan dari gelombang clock.

• Gerbang NOR

        B0 0

        Pada saat B0 0 gerbang NOR menghasilkan gelombang kebalikan dari gelombang clock.

        B0 1

        Pada saat B0 1 gerbang NOR menghasilkan gelombang yang menyerupai gelombang clock.
