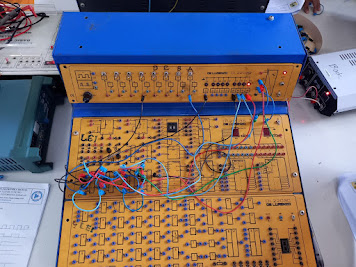

Pada percobaan kali ini menggunakan module D'Lorenzo pada bagian DL2203D dan DL2203S. Pada bagian DL2203D, kita memasukkan logika dari B0, B1, B2, B3 yang kemudian dihubungkan ke T Flip Flop. CLOCK pada T Flip Flop pertama dihubungkan pada sinyal CLOCK. CLOCK pada T Flip Flop kedua didapat dari output yang dihasilkan oleh T Flip Flop 1 dan begitu juga T Flip Flop berikutnya yang didapat dari output T Flip Flop berikutnya. B0 dihubungkan pada input RESET pada T Flip Flop. Input SET dihubunkan pada VCC +5V. B0 disini kita atur sesuai dengan perintah pada modul percobaan yaitu diubah kedalam logika 1. Dengan begitu dapat dilihat perubahan tiap komponen outputnya mulai dari H0, H1, H2, dan H3.
Rangkaian ini disebut juga rangkaian Counter Up Asyncronous dikarenakan nilai output yang dihasilkan selalu menghitung maju. Dan output dari flip flop pertama akan menjadi input untuk flip flop berikutnya.
1. Analisa sinyal output yang dikeluarkan T Flip Flop? kenapa flip flop terakhri disebut MSB?
Jawab:
Pada percobaan kali ini menggunakan rangkaian Asyncronous Binary Counter yang dimana prinsip kerjanya itu output sebelumnya akan mempengaruhi inputan sesudahnya. Pada H0 outputnya bersifat toogle dikarenakan terpengaruhi oleh CLK, CLK disini bersifat falltime yang dimana inputannya itu dari 1-0 barulah rangkaian tersebut nyala atau aktif. MSB (Most Significant Bit) merujuk pada bit terbesar. Flip flop terakhir mengalami perubahan nilai paling lambat, karena bit terbesar memiliki bobot nilai yang paling tinggi oleh sebab itu flip flop terakhir disebut MSB.
2. Analisa kondisi falltime dan risetime pada clock terhadap output pada percobaan yang dilakukan?
Jawab:
Kondisi falltime outputnya akan berubah apabila inputannya itu berubah dari 1 - 0, sedangkan untuk kondisi risetime outputnya akan berubah apabila inputannya berubah dari 0 ke 1.
